產品介紹

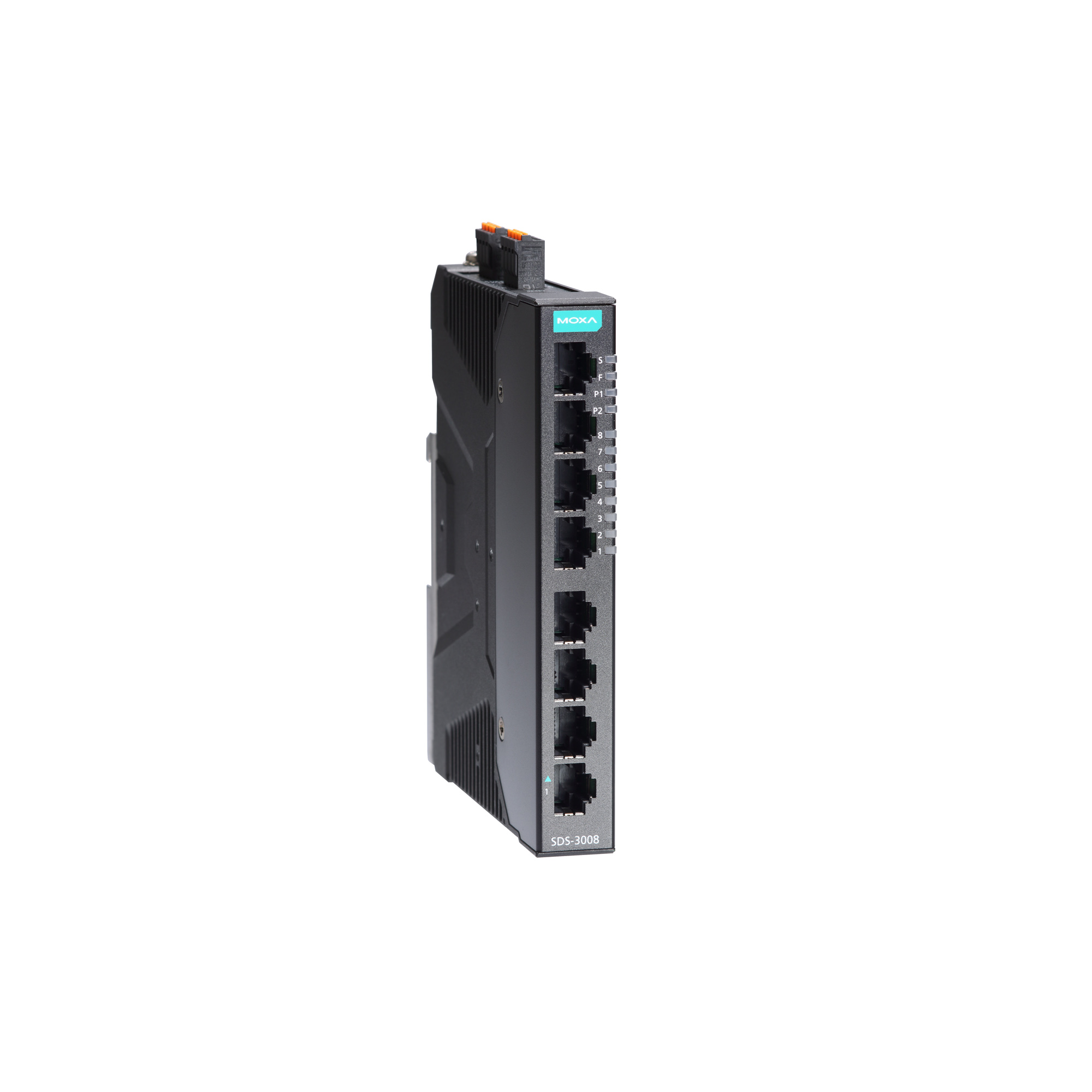

SDS-3008 系列

.：	特點和優勢
.：	緊湊而靈活的外殼設計，適合狹窄空間
.：	基于 Web 的 GUI，可輕松進行設備配置和管理
.：	多語言 Web GUI：英文、繁體中文、簡體中文、日文、德文和法文
.：	支持 RSTP/STP、MRP，可實現網絡冗余，保證網絡高可用性
.：	支持 EtherNet/IP、PROFINET 和 Modbus TCP 工業協議，可在自動化 HMI/SCADA 系統中輕松集成和監控
.：	基于 IEC 62443 的安全功能
.：	旋轉式 DIP 開關無需使用 Web 瀏覽器即可執行基于配置文件的設置
.：	MXstudio 輕松實現可視化的工業網絡管理

產品詳情

介紹

SDS-3008 智能工業以太網交換機是工業自動化工程師和自動化機器制造商的理想選擇，可確保其網絡符合工業 4.0 的應用需求。智能交換機易于配置與安裝的特性顯著簡化日常任務，從而為機器與控制機柜注入新的生機。此外，該款交換機支持網管軟件監控，便于在整個產品生命周期中輕松維護。

SDS-3008 交換機支持最常用的自動化協議，包括 EtherNet/IP、PROFINET 和 Modbus TCP，通過使自動化 HMI 實現可控性及可視性，進而提升操作性能和靈活性。這款交換機配備各種實用的管理功能，包括 IEEE 802.1Q VLAN、端口鏡像、SNMP、繼電器告警和多語言 Web GUI。

其他特點和優勢

IP 端口綁定，可確保能快速更換關鍵設備而無需重新分配 IP 地址
IEEE 802.1Q VLAN，可簡化網絡規劃
支持 ABC-02-USB（自動備份配置器），用于快速系統配置備份/恢復和固件升級
通過繼電器輸出自動發出異常警告

未使用的端口鎖定、SNMPv3 和 HTTPS，用于增強網絡安全
用于在線調試和監控的端口鏡像
支持生成本地日志和導出庫存文件列表，簡化庫存管理

10/100BaseT(X) 端口（RJ45 接頭）

8
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
標準

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1p，用于服務等級

工業協議

EtherNet/IP
Modbus TCP
PROFINET IO Device
管理

背壓流量控制
DHCP Client
光纖監測
流量控制
IPv4/IPv6
LLDP
端口鏡像
RMON
SNMP Inform
SNMPv1/v2c/v3
Syslog
MIB

RFC1213
Ethernet-like MIB
IF MIB
LLDP MIB
Bridge MIB
Q-BRIDGE MIB
冗余協議

RSTP
STP
MRP
安全

廣播風暴保護
HTTPS/SSL
SNMPv3
端口鎖定
信任訪問控制
對時服務

NTP Server/Client
SNTP
過濾

802.1Q VLAN

工業配置文件

MAC 地址表大小

8 K
** VLAN 數量

8
VLAN ID 范圍

VID 1 至 4094
數據包緩沖區大小

3 Mb

LED 指示燈

PWR1、PWR2、STATE、FAULT、10/100M（TP 端口）

存儲端口

USB Type A（僅適用于 ABC-02）

報警功能通道

1
純電阻性負載：1 A @ 24 VDC
按鈕

復位按鈕
數字輸入通道

1
數字輸入

+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
**輸入電流：8 mA

連接

2 個可拆卸 4 觸點接線端子
輸入電壓

12-48 VDC
冗余雙電源輸入
工作電壓

9.6 至 60 VDC
輸入電流

0.76 A max. 12-48 VDC
**功耗

5.54 W
過載電流保護

支持
反接保護

支持

外殼

金屬
IP 等級

IP40
尺寸

20 x 135 x 111 mm（0.79 x 5.32 x 4.37 英寸）
重量

427 g (0.94 lb)
安裝

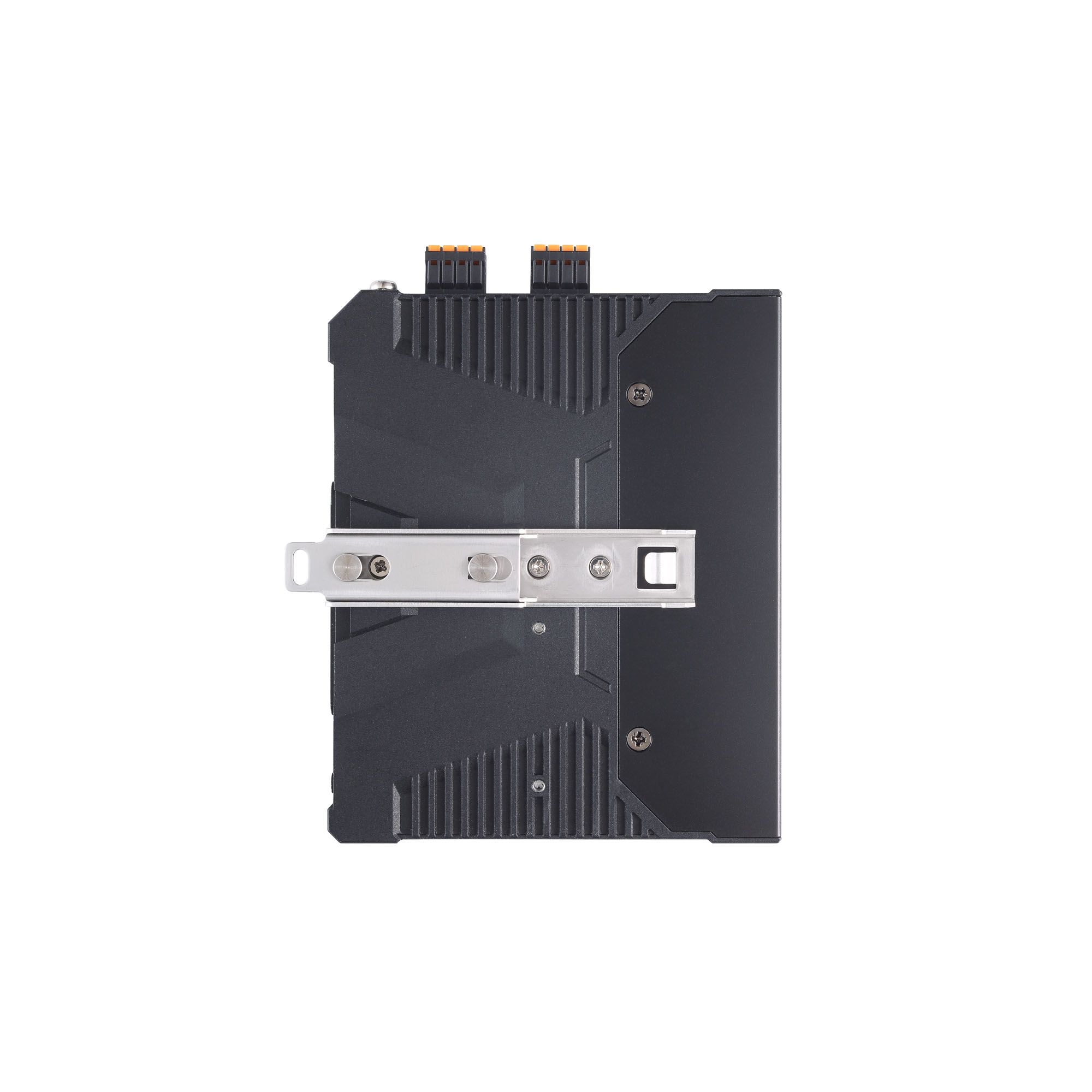

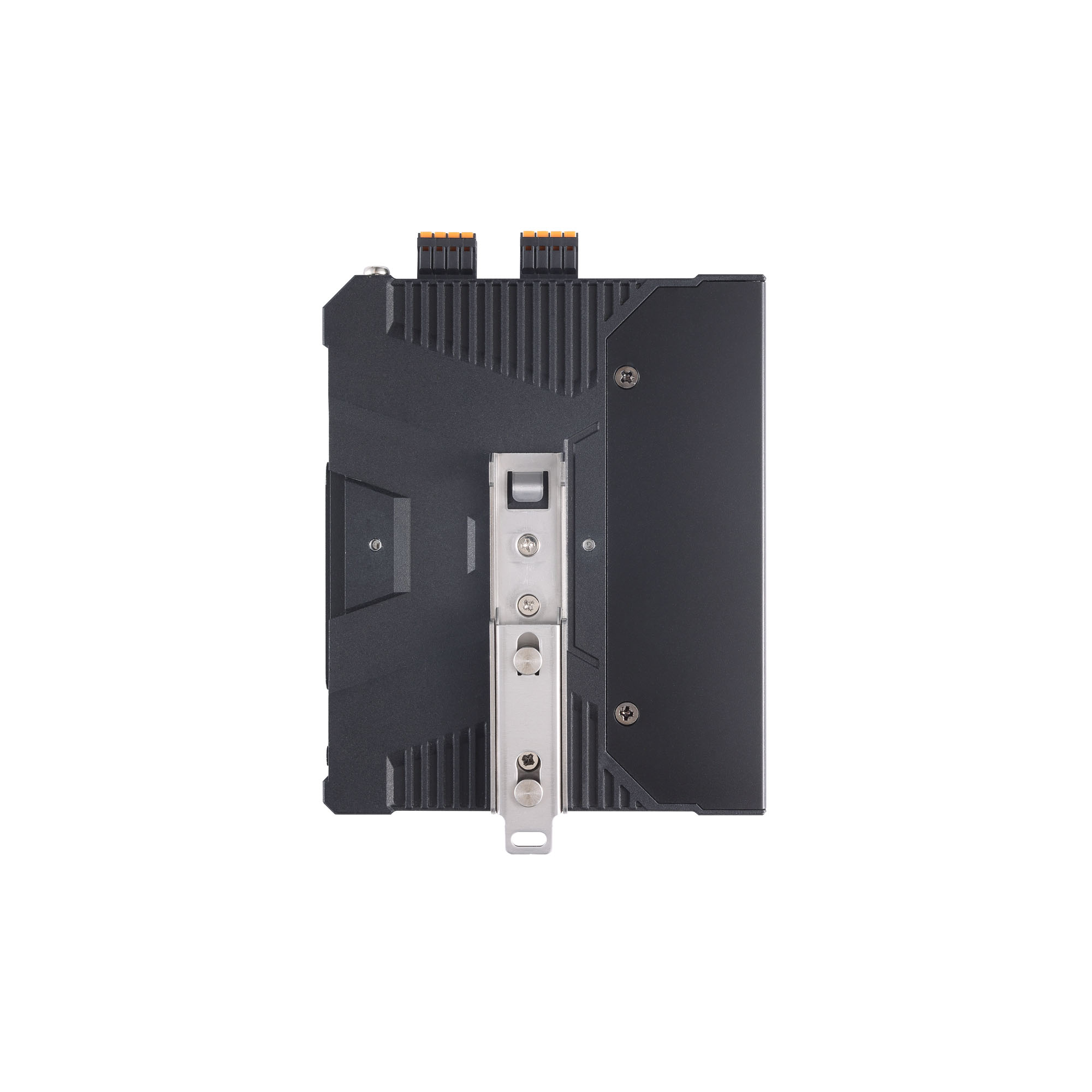

導軌式安裝
壁掛式安裝（附可選套件）

工作溫度

標溫型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）
相對濕度

5 至 95%（非冷凝）

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32，F(xiàn)CC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 800 MHz：10 V/m；800 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV (1.2/50 μs), 1 kV (10/700 μs)
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
安全

EN IEC 62368-1
UL 61010-2-201
沖擊

IEC 60068-2-27
自由落體

IEC 60068-2-32
振動

IEC 60068-2-6
