產品介紹

CP-112N 系列

.：	特點和優勢
.：	Mini PCIe 接口支持
.：	串口傳輸速率最高可達 921.6 kbps
.：	128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
.：	支持多種操作系統驅動程序，包括 Windows、Linux 和 UNIX

產品詳情

介紹

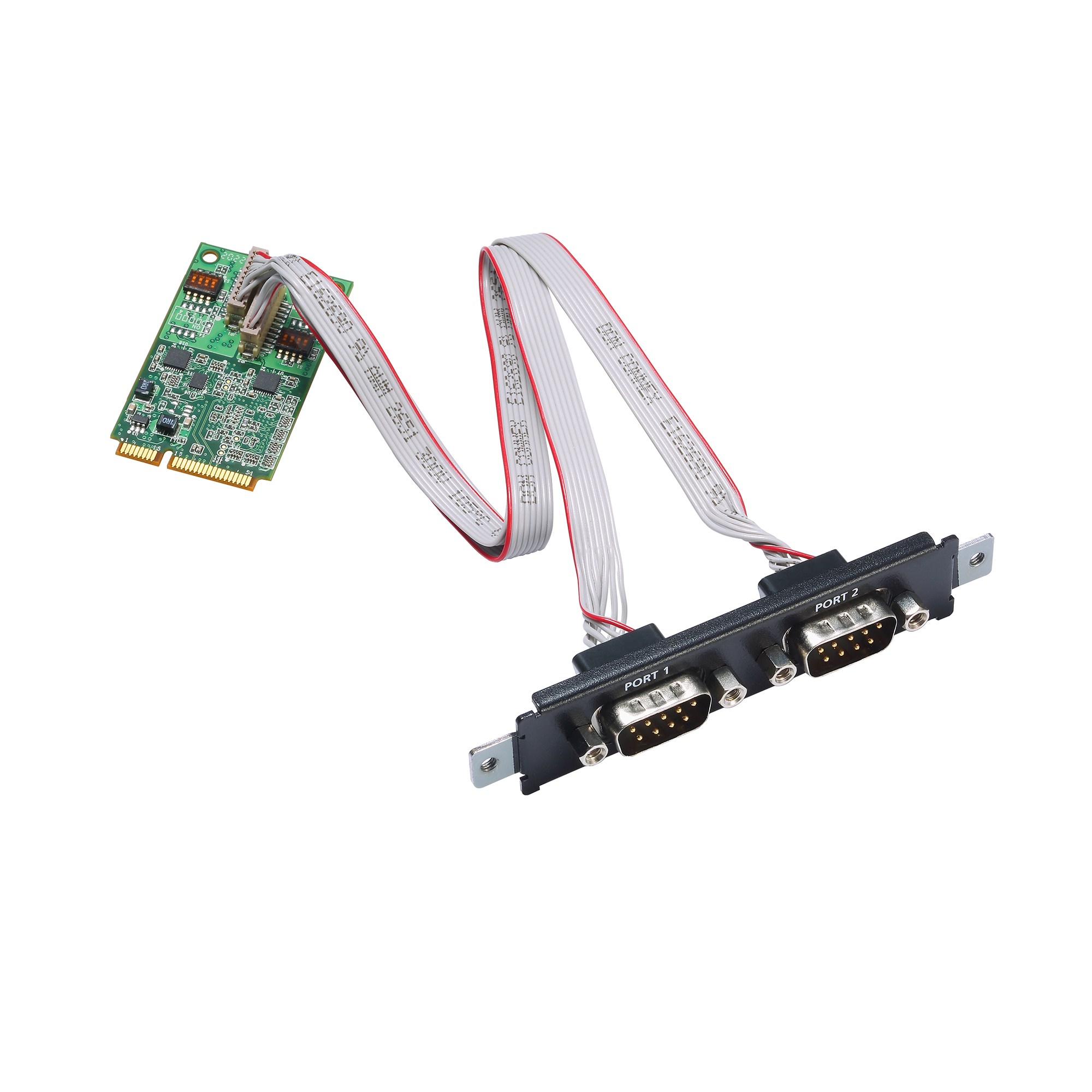

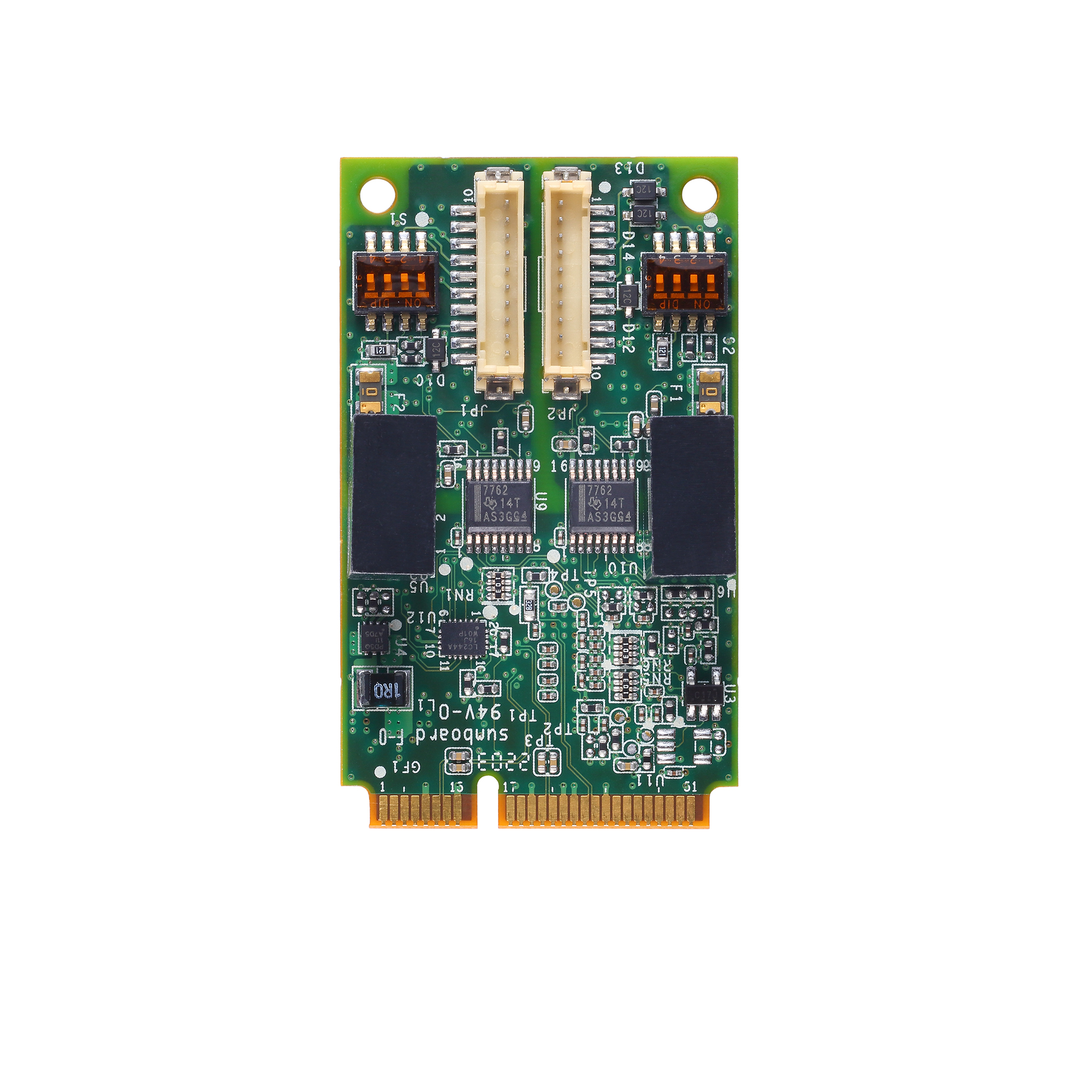

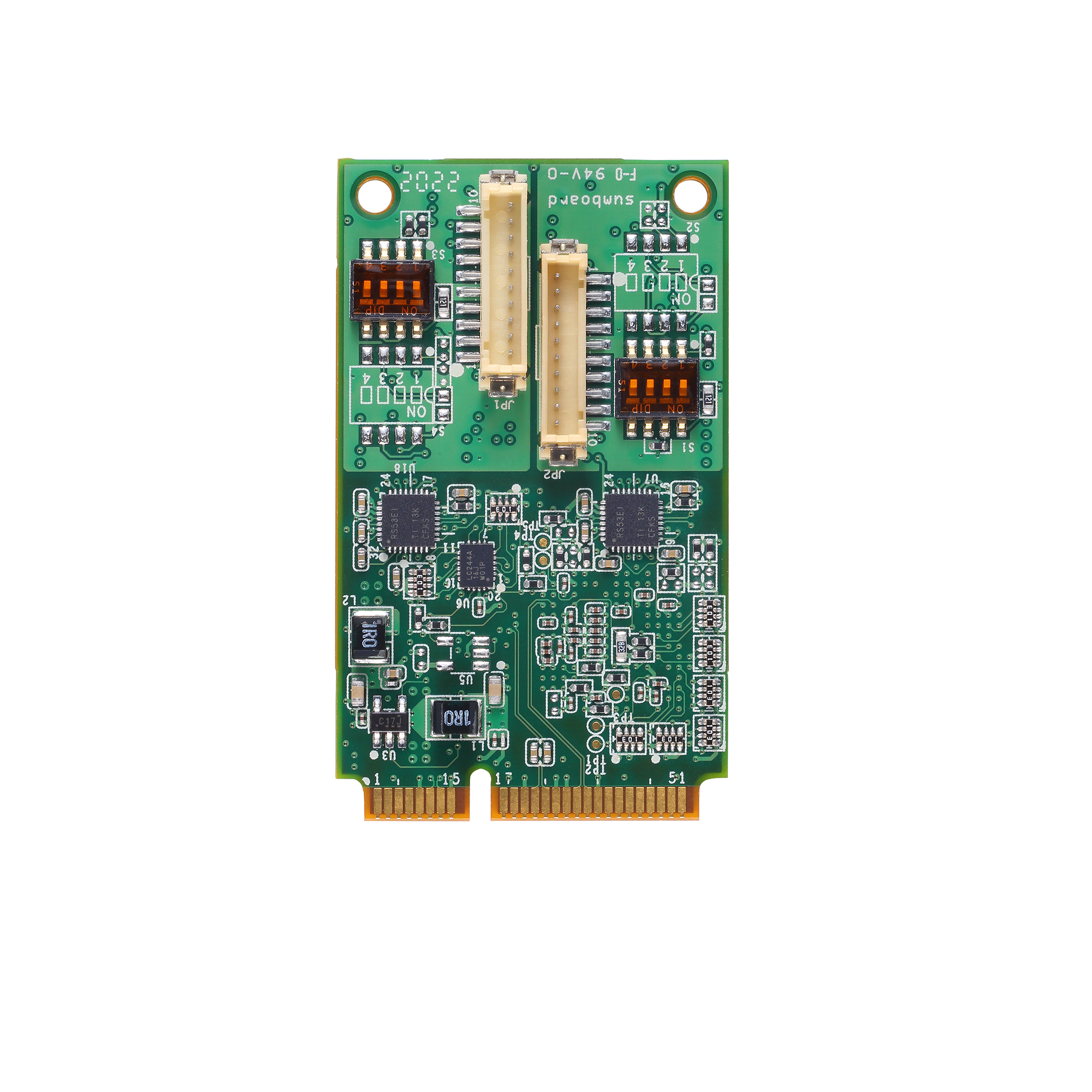

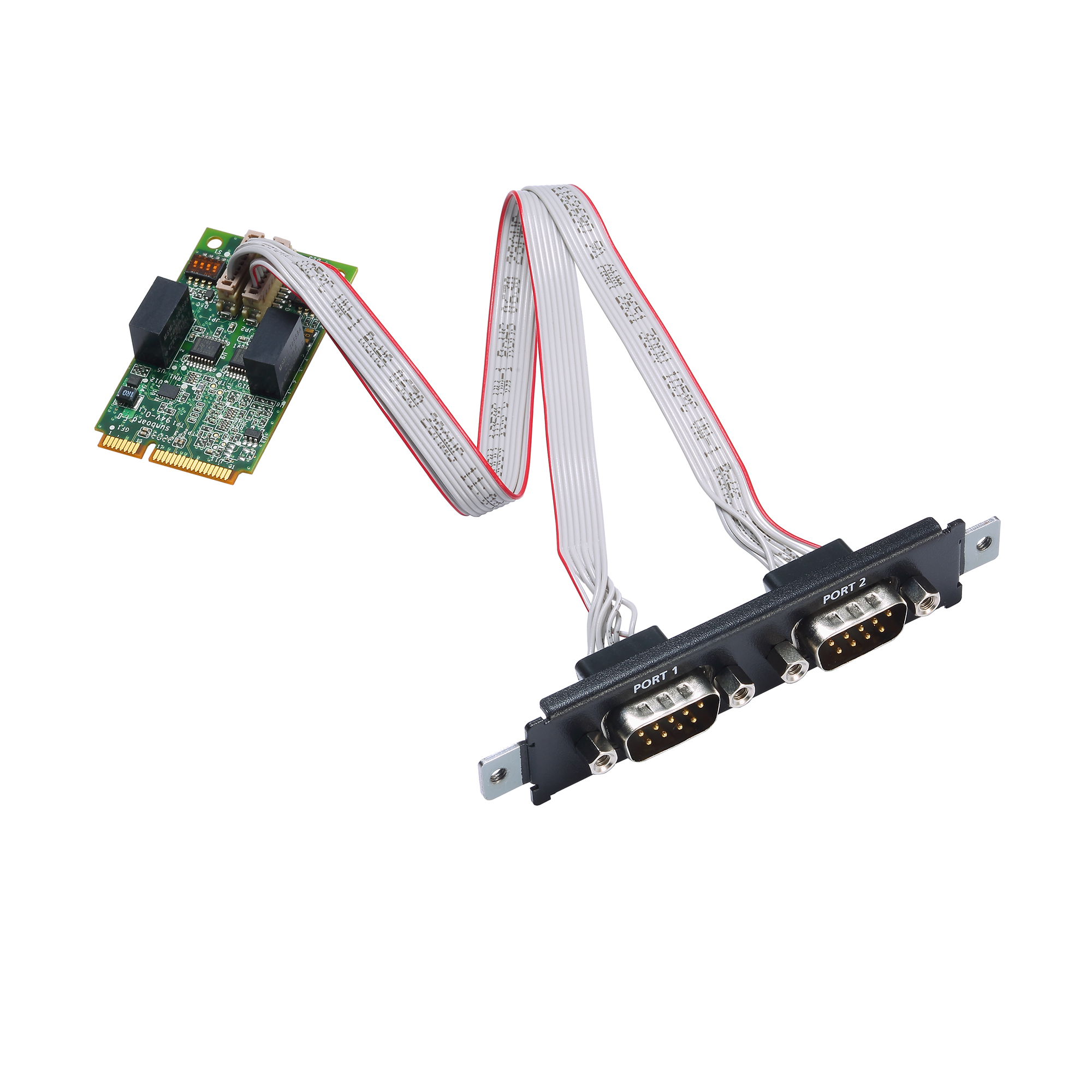

CP-112N 是一款 Mini PCI Express 多端口串行板，專為工業自動化系統等各種應用以及工業 PC 制造商而設計。CP-112N 與大多數 Mini PCI Express 插槽兼容。此卡僅需 3.3 VDC 電源輸入，即，可用于從導軌式 PC 到標準規格 PC 的主機。

CP-112N 是工業自動化工程師和系統集成商的首選，支持 Windows 和 Linux 操作系統。此外，兩個 RS-232/422/485 串口支持快速 921.6 kbps 波特率。CP-112N 提供全調制解調器控制信號，以確保與廣泛的串口外設兼容。此串口卡還提供 1 kV 線對線浪涌保護，以確保在廣泛的工業環境中的兼容性。

一種新型 Mini PCI Express 多端口串口卡系列，可加快上市時間

Moxa 的新型 Mini PCI Express 多端口串口卡系列滿足了定制擴展的需求，并為 OEM 和系統集成商縮短了上市時間。其包括隔離和非隔離 RS-232/422/485 通信卡，適用于各種應用。

串口卡具有高性能 16C950 兼容 UART，可提供 4 端口和 2 端口版本，與所有現行操作系統兼容。它們支持高達 921.6 kbps 的數據傳輸速率，并具有 128 字節的發送和接收 FIFO。串口卡可工作在 -40 至 85?C 的溫度范圍內。所有型號的包裝中均包含門背板，可將串口卡安裝在 Moxa IPC 擴展槽中。

通信控制器

兼容 16C550C
總線

Mini PCI Express
接頭

DB9 公頭
FIFO

128 bytes
端口數量

2
波特率

50 bps 至 921.6 kbps（支持非標準波特率）
數據位

5、6、7、8
停止位

1、1.5、2
校驗位

無
偶
奇
空間
標志
流量控制

無
RTS/CTS
XON/XOFF
串口標準

RS-232/422/485 (software-selectable)

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

Windows 驅動程序

Windows 11、10、8.1、8、7、2008、Vista、2003、XP
Windows Server 2022、2019（64 位）、2016、2012 R2、2012、2008 R2
Windows Embedded CE 6.0 和 5.0、Windows XP Embedded
Linux 驅動程序

Linux 內核 5.x
Linux 內核 4.x

輸入電流

536 mA @ 3.3 VDC

尺寸

30 x 50.95 mm（1.18 x 2 英寸）

工作溫度

-40 至 85°C（-40 至 185°F）
存儲溫度（含包裝）

-20 至 85°C（-4 至 185°F）
相對濕度

5 至 95%（非冷凝）

EMC

EN 55032/35
EMI

CISPR 32，F(xiàn)CC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m
IEC 61000-4-8 PFMF
