產品介紹

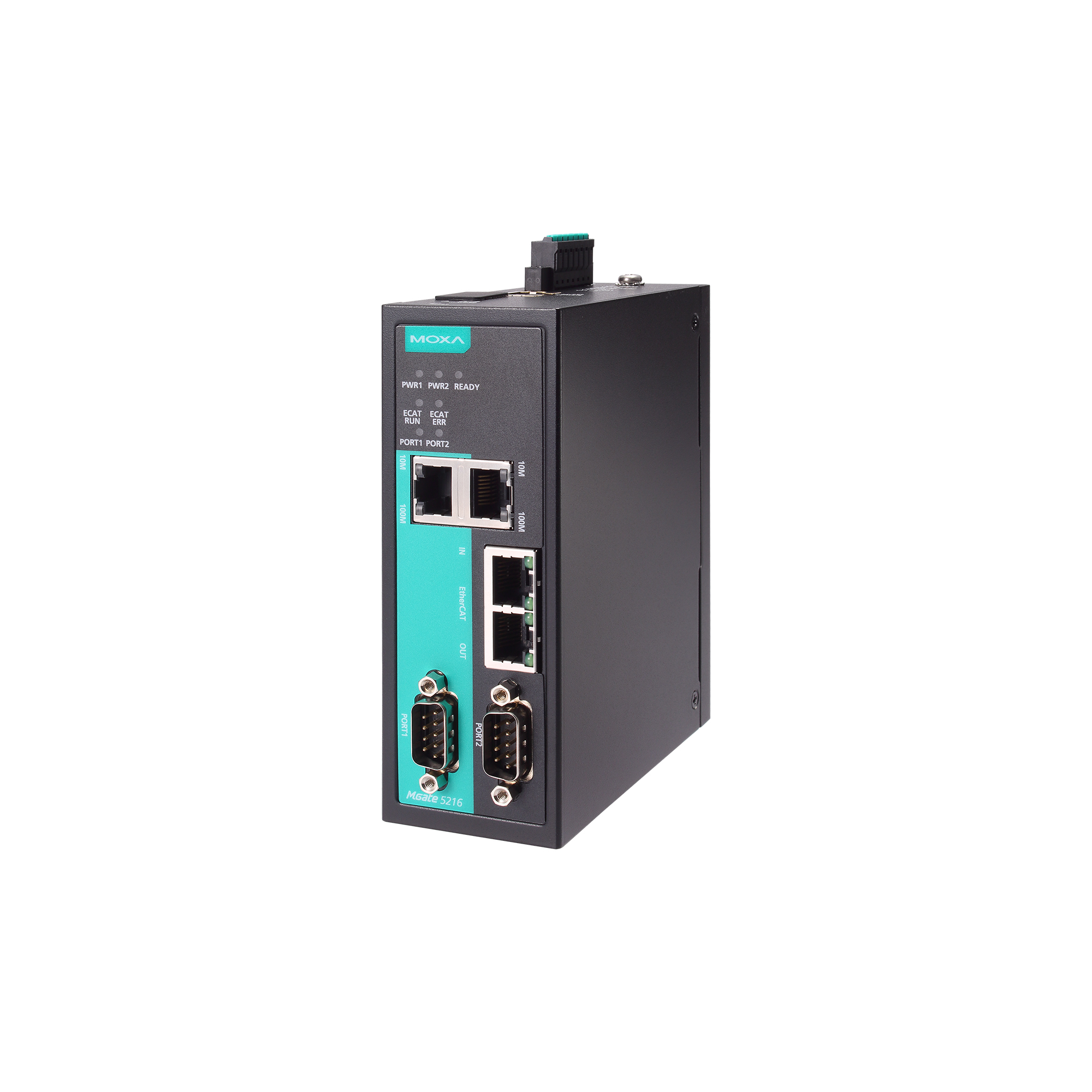

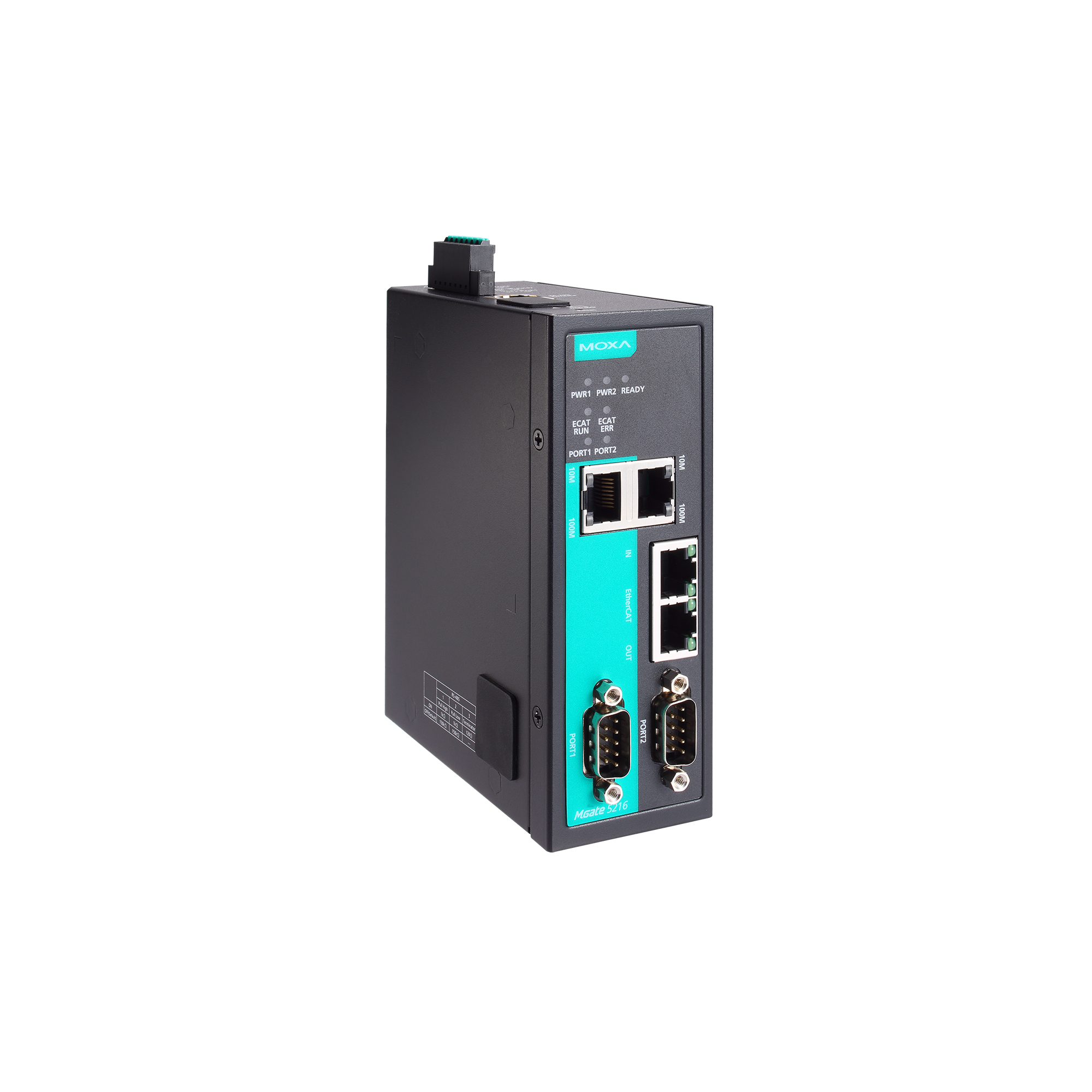

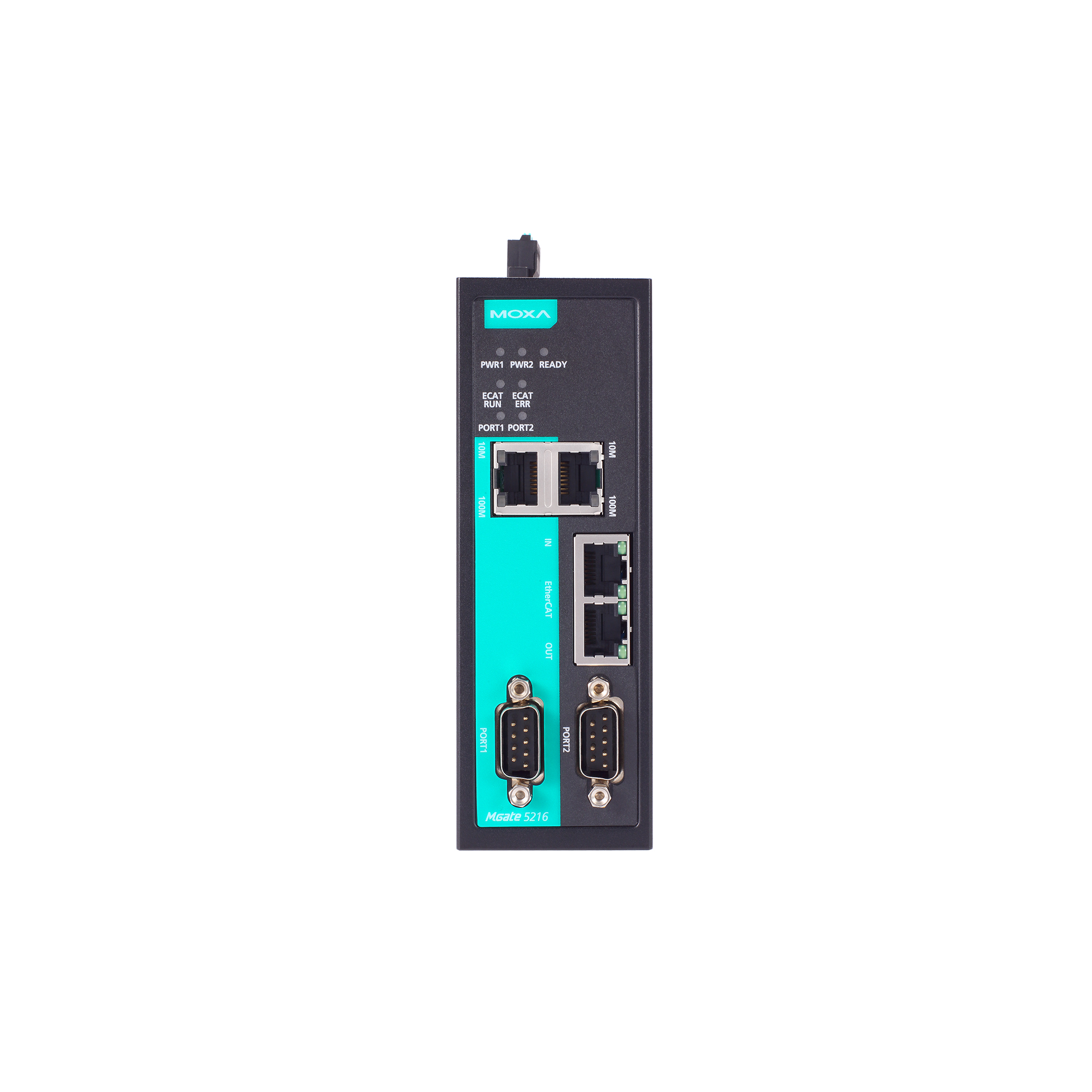

MGate 5216 系列

.：	2 端口自由格式/Modbus 轉 EtherCAT 網關
.：	特點和優勢
.：	從自由格式或 Modbus 到 EtherCAT 的協議轉換
.：	支持 EtherCAT 從站
.：	支持 Modbus RTU/ASCII 客戶端
.：	**數據輸入和輸出為 512 字節
.：	帶 2 kV 光電隔離保護的串口
.：	支持自由格式的 MicroPython 編程
.：	內置以太網級聯端口，容易接線
.：	支持冗余雙直流電源輸入和 1 個繼電器輸出
.：	基于 IEC 62443-4-2 的安全功能

產品詳情

介紹

MGate 5216 系列 EtherCAT 工業以太網網關在 Modbus RTU/ASCII、自由格式和 EtherCAT 協議之間轉換數據。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。

Modbus 是最廣泛使用的工業通信協議之一，而 EtherCAT 則常用于工廠自動化和半導體領域。MGate 5216 同時支持 Modbus RTU/ASCII 客戶端和 MicroPython，支持自由格式編程，因此您可以輕松地將 Modbus 設備或串行設備連接到 EtherCAT 主機。

MGate 5216 EtherCAT 網關專為輕松配置和快速維護而設計。直觀的 Web 控制臺可用于執行遠程維護任務。全面的故障排除工具集合可減少配置時間和系統停機時間，堅固的設計適用于工業應用。

便于配置

MGate 5216 EtherCAT 網關具有用戶友好的界面，可讓您快速為大多數應用程序設置協議轉換例程，從而消除了用戶通常必須逐一執行詳細參數配置的耗時任務。MGate 5216 支持 Web 控制臺進行遠程維護。支持包括 HTTPS 在內的加密通信功能，以提供更好的網絡安全性。此外，它也提供系統監控功能記錄網絡連接和系統日志事件。

內置功能，維護方便

MGate 5216 支持協議診斷和流量監控，便于故障排除，特別適用于安裝階段。由于軟件參數不正確（例如從站 ID 和寄存器地址）或命令配置不正確而導致的串行通信問題可以通過協議診斷和流量監控來解決，它們可以讓您捕獲和檢查數據以輕松識別根本原因。

10/100BaseT(X) 端口（RJ45 接頭）

2
自動 MDI/MDI-X 連接
電磁隔離保護

1.5 kV（內置）

工業協議

EtherCAT 從站
配置選項

Web Console (HTTP/HTTPS)
設備搜尋工具 (DSU)
管理

ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
Telnet
UDP
MIB

MIB-II
對時服務

NTP Client

端口數量

2
接頭

DB9 公頭
Console 端口

RS-232（TxD、RxD、GND），10-pin RJ45（115200、n、8、1）
串口標準

RS-232/422/485
波特率

50 bps 至 921.6 kbps
數據位

7，8
校驗位

無
偶
奇
空間
標志
停止位

1，2
流量控制

RTS 切換（** RS-232）
RTS/CTS、XON/XOFF
RS-485 數據流向控制

自動數據方向控制 (ADDC)
RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ
RS-485 終端電阻

120 Ω
隔離保護

2 kV（內置）

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

配置選項

串口 Console
工業協議

Modbus RTU/ASCII Client

模式

Client
支持功能

1、2、3、4、5、6、15、16、23
**命令數量

每串口 128 個
總輸入數據規模

512 bytes
總輸出數據規模

512 bytes

版本

1.20.0
支持功能

輸入
輸出
輸入/輸出
**命令數量

每串口 64 個
總輸入數據規模

512 bytes
總輸出數據規模

512 bytes

模式

Slave
波特率

全雙工 100 Mbps
FMMU

3
同步管理器

4
總輸入數據規模

512 bytes
總輸出數據規模

512 bytes

microSD 插槽

最高 32 GB（兼容 SD 2.0）

輸入電壓

12 至 48 VDC
輸入電流

416 mA（**值）
電源接頭

彈簧式 Euroblock 端子

觸點額定電流

純電阻性負載：2 A @ 30 VDC

外殼

金屬
IP 等級

IP30
尺寸（無掛耳）

45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）
重量

589 g (1.30 lb)

工作溫度

0 至 60°C（32 至 140°F）
存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）
相對濕度

5 至 95%（非冷凝）

EMC

EN 61000-6-2/-6-4
EMI

CISPR 32，F(xiàn)CC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV，信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
安全

EN 60950-1
UL 61010-2-201
自由落體

IEC 60068-2-32
沖擊

IEC 60068-2-27
振動

IEC 60068-2-6
IEC 60068-2-64
