產品介紹

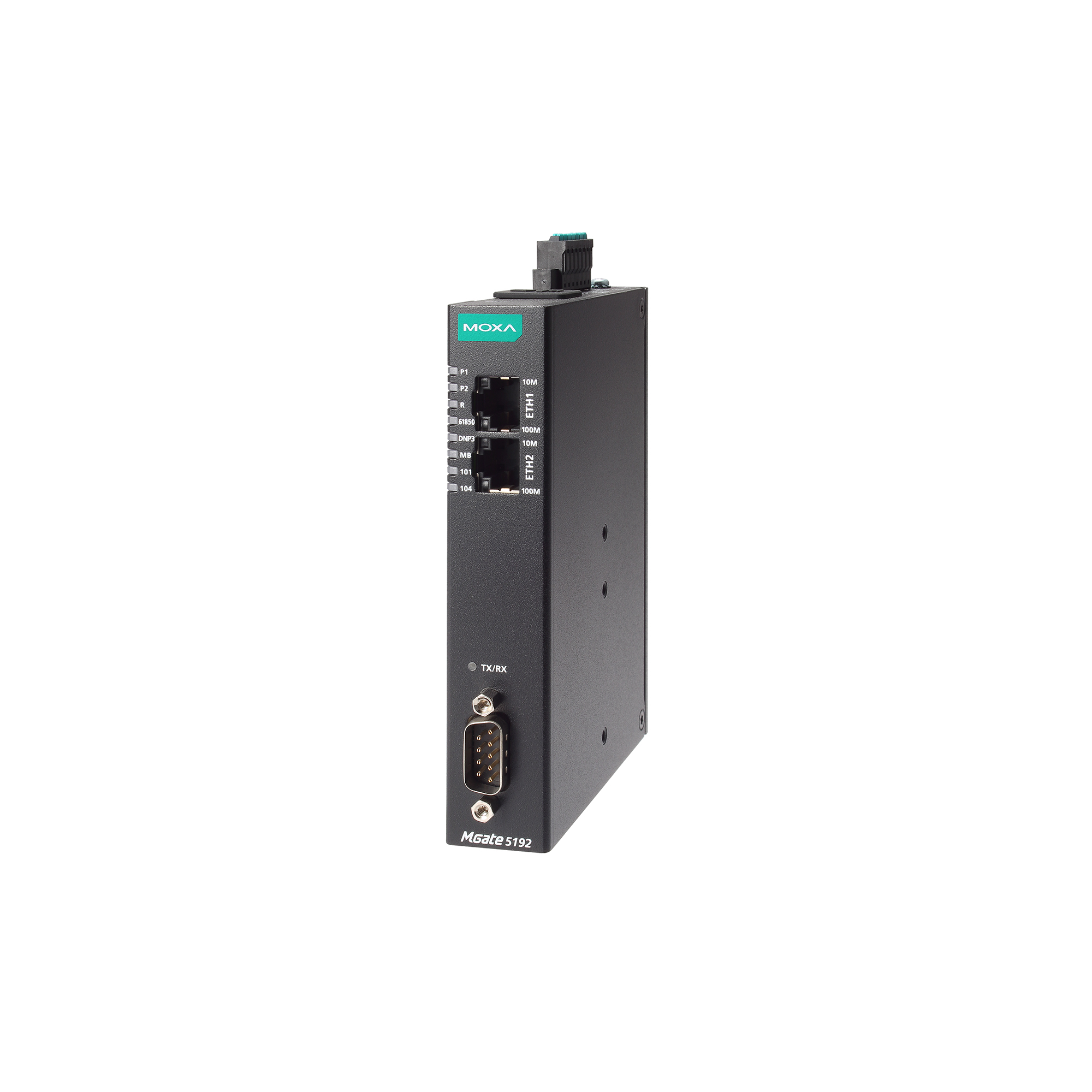

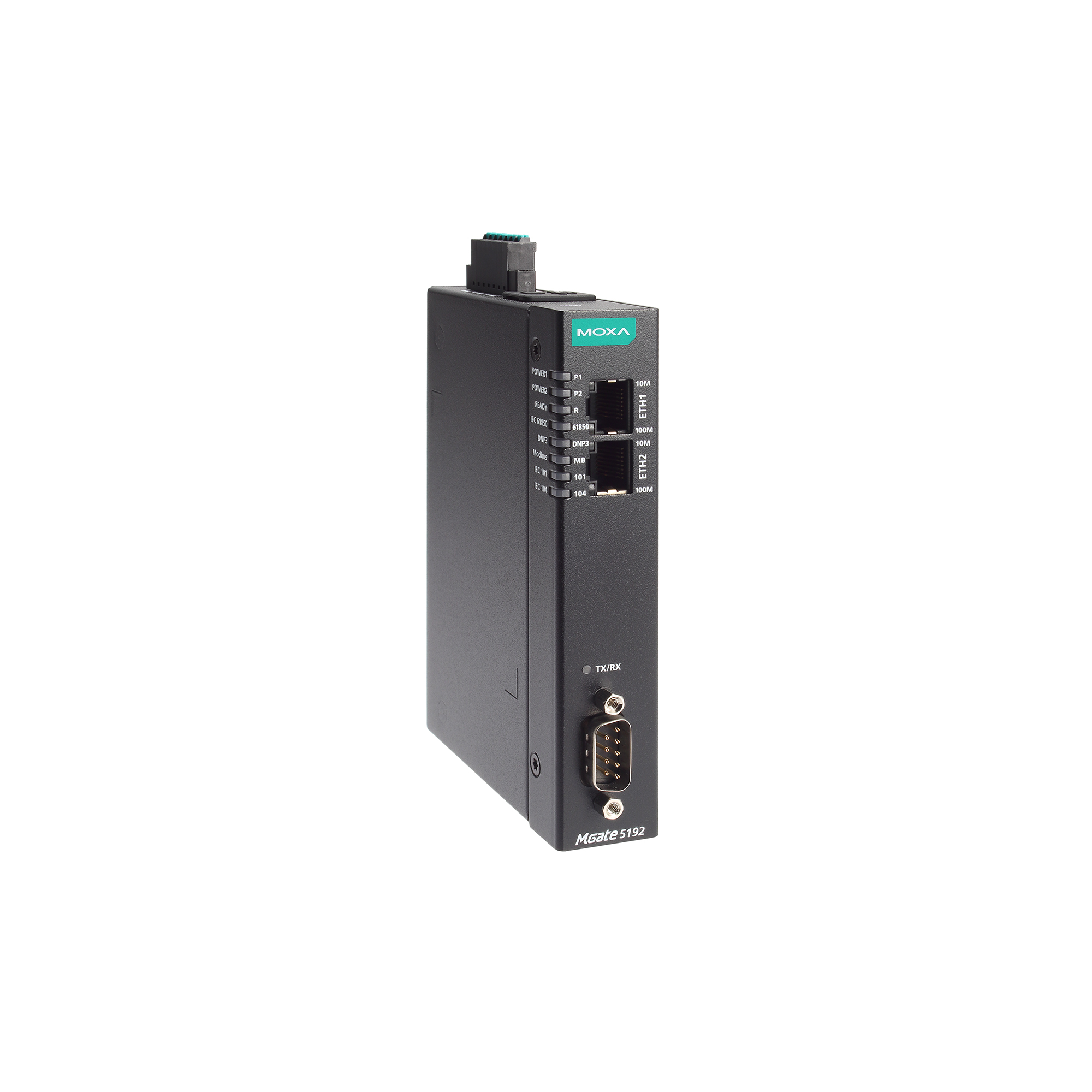

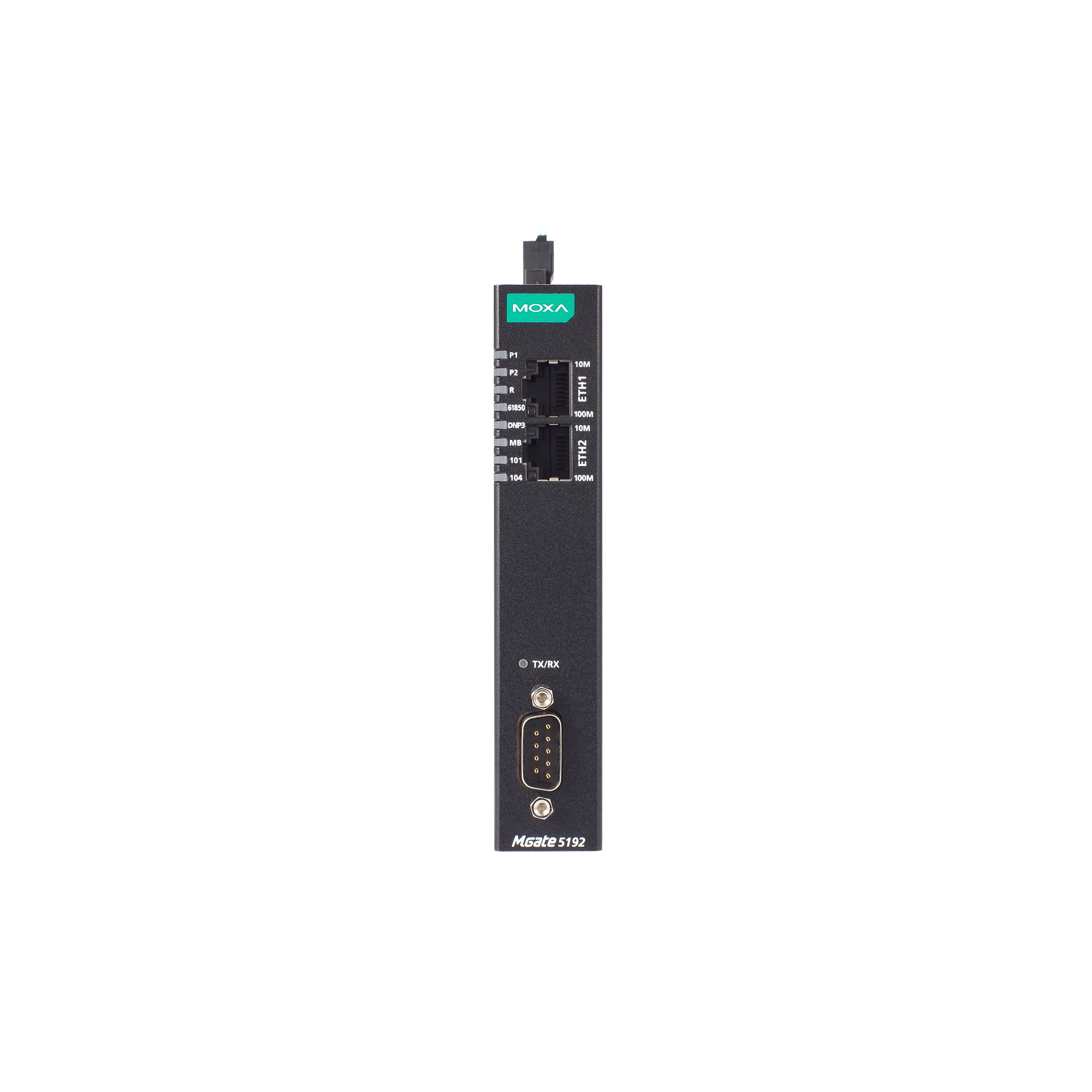

MGate 5192 系列

.： 1 端口 IEC 61850 至 DNP3/IEC 101/IEC 104/Modbus 網關
.： 特點和優勢
.： 支持 IEC 61850 MMS Client
.： 支持 DNP3 串口/TCP/UDP Outstation
.： 支持 IEC 60870-5-101 Server
.： 支持 IEC 60870-5-104 Client
.： 支持 Modbus RTU/ASCII/TCP Server
.： 支持以太網級聯和雙子網，可靈活部署
.： 內置流量監控/診斷信息，方便故障排除
.： 通過基于 web 的控制臺輕松配置設備
.： microSD 卡，用于配置備份/復制
.： 支持冗余雙直流電源輸入和 1 個繼電器輸出
.： 帶 2 kV 光電隔離保護的串口
.： -40 至 75°C 的寬溫型號可供選擇
.： 根據 IEC 62443-4-2 安全啟動要求開發
產品詳情

介紹

MGate 5192 是一款工業協議網關，用于將 IEC 61850 MMS 轉換為 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 通信。要將現有的 IEC 61850 設備（例如 IED 或繼電器）集成到 Modbus、DNP3、IEC 101 或 IEC 104 網絡中，請使用 MGate 5192 作為 IEC 61850 MMS Client 來收集數據并與 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 SCADA/設備交換數據。 所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。堅固的設計適用于變電站和可再生能源相關應用等工業應用。

便于配置

MGate 5192 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。 此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。在大多數數據采集應用中，使用 Modbus 命令配置設備可能非常耗時并增加成本。 MGate 5192 網關通過 CSV 文件提供離線配置，幫助快速完成 Modbus 設置。MGate 網關為 RS-485 2 線提供可通過軟件配置的上拉/下拉和終端電阻設置，無需打開機箱，從而減少工作量。

輕松排除故障

MGate 5192 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 IEC 61850 設備斷開連接或無響應時，狀態監控功能會通知 SCADA 系統，在這種情況下，過程 SCADA 會獲取每個終端設備的狀態，然后發出警報通知操作員。故障保護功能會保留最新數據，而不會將輸出數據發送到 IEC 61850 設備。當 SCADA 斷開連接時，終端設備會保留最后的操作，不會離線。

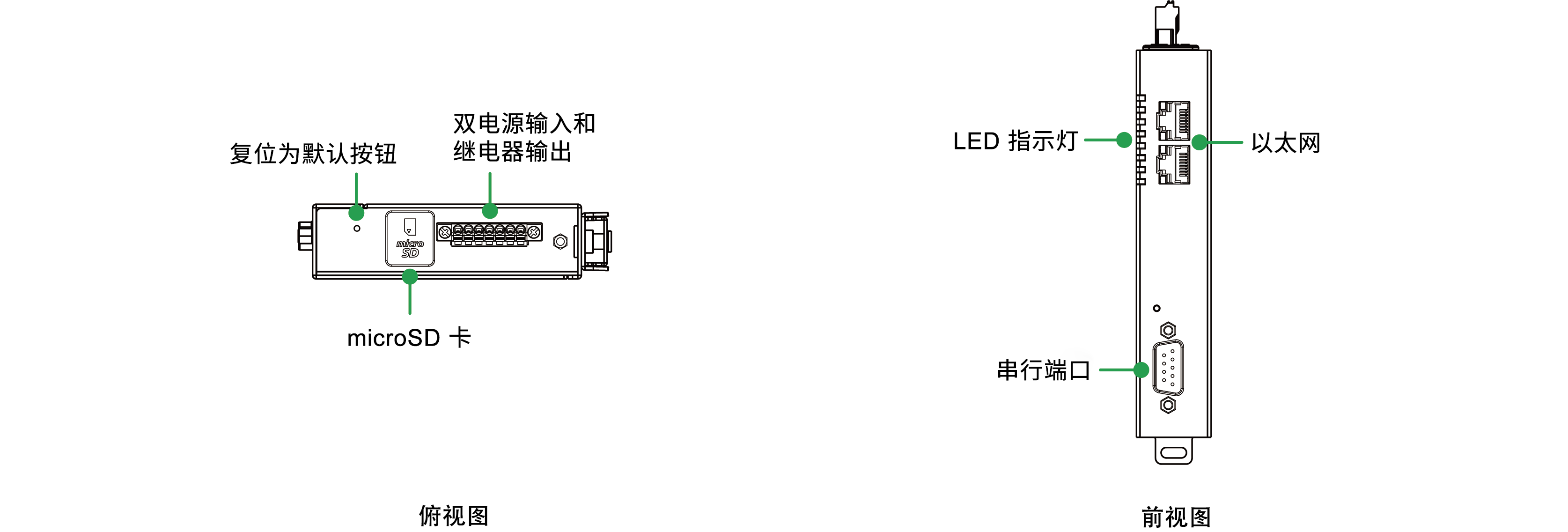

外觀

  • 10/100BaseT(X) 端口（RJ45 接頭）

    2
    自動 MDI/MDI-X 連接

  • 電磁隔離保護

    1.5 kV（內置）

  • 工業協議

    IEC 61850 MMS Client
    Modbus TCP Server
    IEC 60870-5-104 Server
    DNP3 TCP/UDP Outstation

  • 配置選項

    Web Console (HTTPS)
    設備搜尋工具 (DSU)

  • 管理

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213, RFC1317

  • 對時服務

    NTP Client

  • 認證

    本地?cái)?shù)據庫

  • 加密

    HTTPS
    AES-128
    AES-256
    SHA-256

  • 安全協議

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • 端口數量

    1

  • 接頭

    DB9 公頭

  • 串口標準

    RS-232/422/485

  • 波特率

    300 bps 至 921.6 kbps

  • 數據位

    7，8

  • 校驗位

    無
    偶
    奇
    空間
    標志

  • 停止位

    1，2

  • 流量控制

    RTS 切換（** RS-232）
    RTS/CTS、XON/XOFF

  • RS-485 數據流向控制

    自動數據方向控制 (ADDC)

  • RS-485 上拉電阻/下拉電阻

    1 kΩ，150 kΩ
    軟件可配置

  • RS-485 終端電阻

    120 Ω
    軟件可配置

  • 隔離保護

    2 kV（內置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工業協議

    Modbus RTU/ASCII 服務器
    IEC 60870-5-101 服務器
    DNP3 串口分站

  • 模式

    Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • ** Client 連接數量

    16

  • **數據標簽數

    5000 個標簽

  • 模式

    Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • ** Client 連接數量

    1

  • **數據標簽數

    5000 個標簽

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 輸入電壓

    12 至 48 VDC

  • 輸入電流

    455 mA（**值）

  • 電源接頭

    彈簧式 Euroblock 端子

  • 觸點額定電流

    純電阻性負載：2 A @ 30 VDC

  • 外殼

    金屬

  • IP 等級

    IP30

  • 尺寸

    25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）

  • 重量

    294 g (0.65 lb)

  • 工作溫度

    -40 至 75°C（-40 至 167°F）

  • 存儲溫度（含包裝）

    -40 至 85°C（-40 至 185°F）

  • 相對濕度

    5 至 95%（非冷凝）

  • 安全

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
    IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV
    IEC 61000-4-6 CS：10 V/m
    IEC 61000-4-8 PFMF：100 A/m

  • 自由落體

    IEC 60068-2-31

  • 沖擊

    IEC 60068-2-27

  • 振動

    IEC 60068-2-6
    IEC 60068-2-64

  • 變電站

    IEEE 1613
    IEC 61850-3

  • 國際認證

    UKCA
    KC

  • 時間

    1,240,821 小時

  • 標準

    Telcordia SR332
